气相法硅胶和沉淀法硅胶

气相法硅胶和沉淀法硅胶是HTV硅橡胶产品最常用的两种原料，其中又以沉淀法硅胶应用最为广泛。两者之间在外观和性能上均有所区别，具体如下：

使用原材料的区别：

沉淀法硅胶：以沉淀法白炭黑作为补强和填充材料制作而成的硅胶原料。由于沉淀法白炭黑的细度在300～400目左右，且表面较多微孔，容易吸湿，因此只能用于硅橡胶、塑胶的填充与补强。

气相法硅胶：以气相法白炭黑作为补强和填充材料制作而成的硅胶原料。由于气相法白炭黑的细度在1000目以上，且表面较少微孔，不容易吸湿，不仅用于硅橡胶和塑胶的补强，还可用于做涂料的消光剂。

加工工艺和成本的区别：

由于沉淀法白炭黑颗粒较粗，因此方便加工，制作工艺相对简单，价格便宜。

由于气相法白炭黑颗粒较细，因此加工和制作工艺相对较复杂，价格较高。

典型外观、性能和应用区别：

沉淀法硅胶：通常呈乳白色或半透明色，在拉伸后会发白，且拉伸率通常不超过400%。沉淀法硅胶的击打寿命较好，因此通常用于硅胶按键、无特殊要求的杂件等结构相对简单，容易脱模且无特殊要求之产品。

气相法硅胶：透明度较好，拉伸不会发白，且拉伸率通常都超过700%以上。气相法硅胶抗撕裂比较好，因此通常用于硅胶套、高压锅圈、硅胶线等结构复杂，容易破裂，或特殊要求之产品。

区别气相法硅胶和沉淀法硅胶：

目视分别以气相法硅胶和沉淀法硅胶成型制作的产品，颜色通透，透明度高的是气相法硅胶。而颜色浑浊，呈乳白半透明的为沉淀法硅胶。但由于由于需要两者对比参考，且产品表面粗糙度亦会影响透明度，因此此方法仅适合具备丰富经验的人员进行判断。而更简单直接的方法如下：

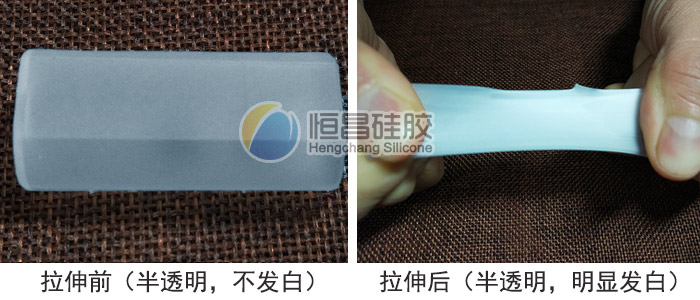

如上图，当对产品进行拉伸，可见明显发白的即为沉淀法硅胶。

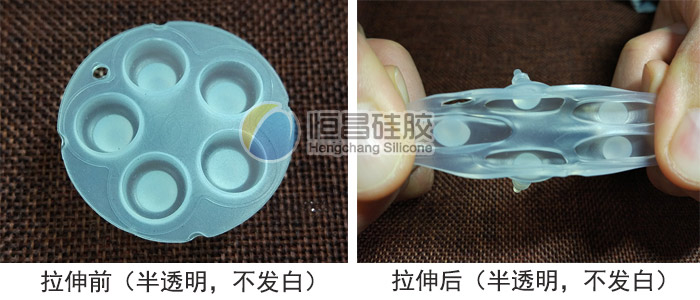

如上图，当对产品进行拉伸，并无明显发白的即为气相法硅胶。

其他一些补充说明：

硅胶产品生产中，使用最多的普通胶料通常为沉淀法硅胶，而气相法硅胶比较常见的通常是我们所说的高拉力硅胶。

除非特别特殊的应用，一般气相法硅胶并不会100%单独使用，而是按一定比例配合沉淀法硅胶使用。原因有两点：

1. 气相法硅胶成本要远高于沉淀法硅胶，一般按比例配合使用即可满足性能要求，亦可降低产品成本；
2. 由于气相法硅胶拉伸率较高，对复杂结构的产品拆边造成一定困难，因此必须配合沉淀法硅胶以改善其拆边性能。
